LVDT MONITRAN

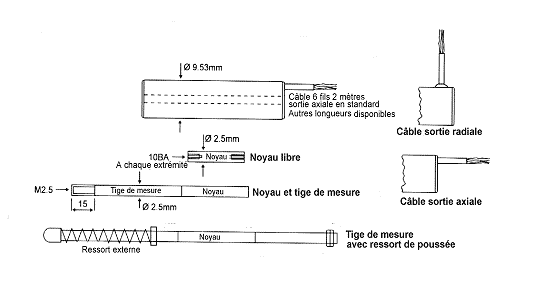

Série Miniature

Construction en acier inoxydable (non étanche), idéale pour des espaces limités.

Gamme de mesure de ± 0,25 mm à ± 75 mm.

Leur petite dimension convient parfaitement pour des applications OEM par exemple capteurs de pression, systèmes de pesée, contrôle de boucle fermée…

La faible masse du noyau peut représenter un avantage pour des projets requérant un poids minimal..

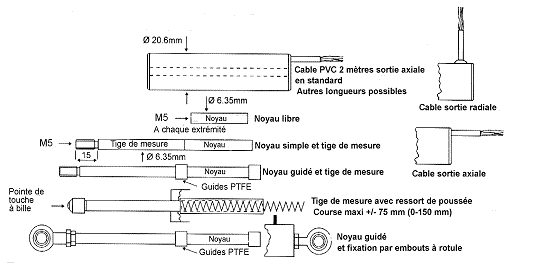

Série Industrielle

Construction en acier inoxydable (étanchéité IP65).

Série spécifiquement conçue pour affronter les conditions difficiles d’utilisation en milieu industriel.

Gamme de mesure de ± 0,5 mm à ± 600 mm.

Etanchéité IP 68 en option

CARACTERISTIQUES TECHNIQUES GENERALES

1) Configurations mécaniques

Sortie de câble axiale ou radiale
Noyau seul
Noyau simple avec tige de mesure
Noyau guidé avec tige de mesure
Noyau et tige de mesure avec ressort de poussée
Noyau guidé avec tige de mesure et rotules

2) Matériaux : Acier inoxydable – Autres matériaux sur demande

3) Etanchéité : suivant modèle IP54 à IP68

4) Type de construction : Différents niveaux adaptés à l’application

5) Connexion électrique Câble : longueur standard 2 mètres, autres longueurs sur demande Types : PVC, PTFE, Polyuréthanne et armés Connecteurs : Hirschmann, militaire

6) Gamme de mesure : Chaque série offre un large choix de longueurs de mesure. La course du capteur peut être utilisée en mesure bidirectionnelle à partir du point zéro central ou en mesure unidirectionnelle. Par exemple un capteur ± 5.0 mm devient un 0-10 mm.

7) Linéarité : mieux que 0,5 % (0,25% en option) de la course totale. La linéarité peut être améliorée en utilisant une petite partie de la course totale.

8) Sorties Standard : A.C. nécessite une unité électronique pour l’alimentation et le conditionnement du signal. La plupart des modèles peuvent être fournis avec un circuit électronique intégré pour obtenir des sorties D.C. bipolaire, D.C. unipolaire 0-5V ou 0-10V et 4-20 mA. (Alimentation D.C. à fournir)

9) Températures d’utilisation Standard : -30°C à +85°C. Gamme haute température : -30°C à +150°C

DOMAINES D’APPLICATION

Les capteurs absolus de déplacements LVDT sont utilisés largement pour des applications scientifiques et industrielles. Leur utilisation se divise en deux catégories :

1) Mesure absolue de déplacements, positions, mouvements et vitesses
2) Elément de contre réaction dans un système d’asservissement à boucle fermée.
